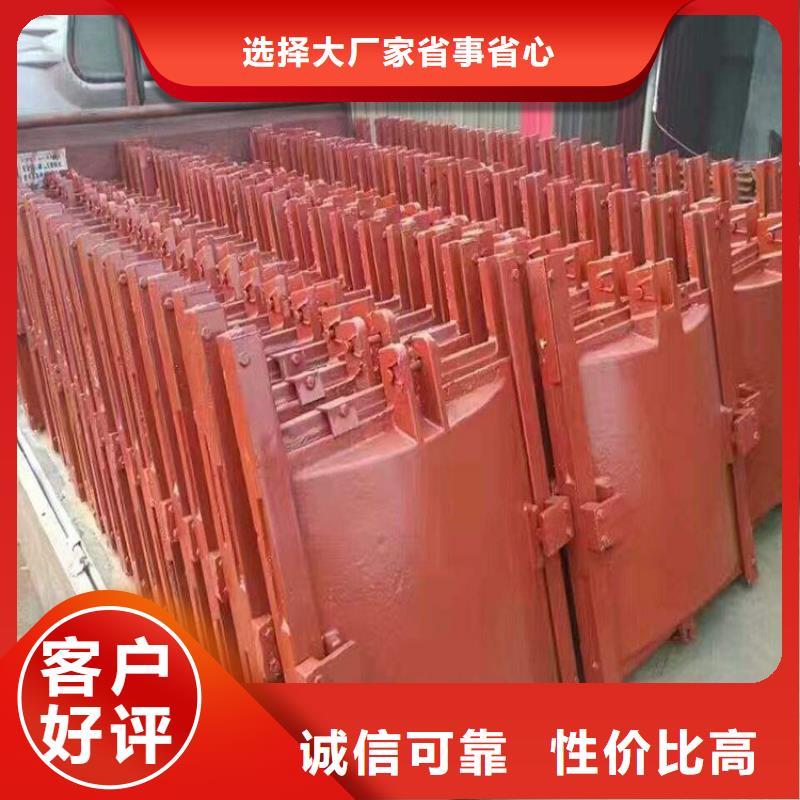

 法兰螺栓孔直径d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。  墙式闸门与墙面接合的门框表面，应保持平整。  门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。  导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座  密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。  吊耳或吊块螺母  门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。

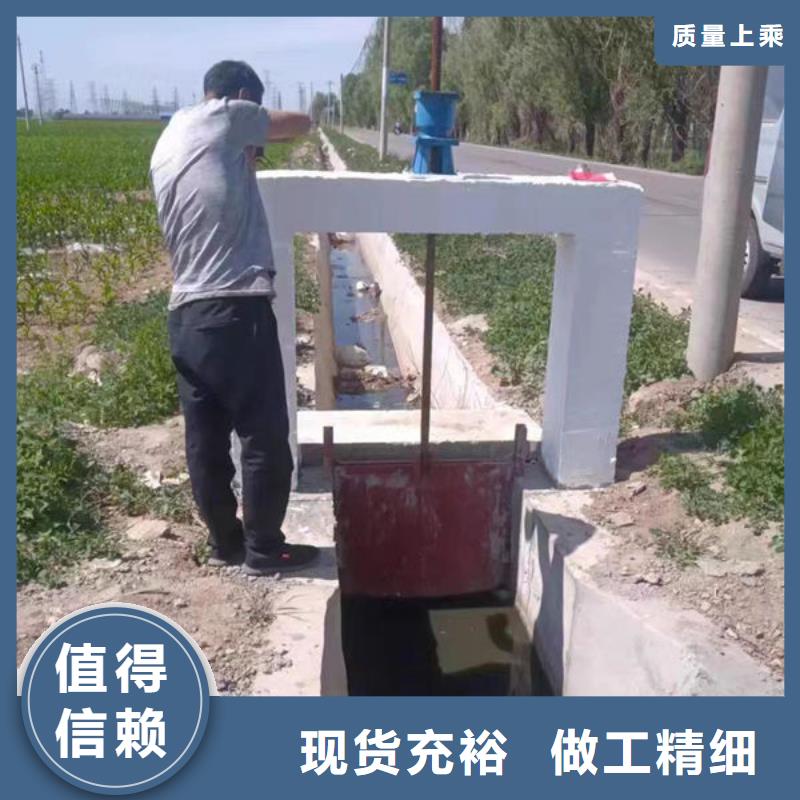

静平衡试验  闸门启闭机自由吊离锁定梁100mm，通过滑道中心测量上、下游方向与左、右方向的倾斜，单吊点平面闸门的倾斜不应超过门高的1/1000，且不得大于8mm。当超过时，应予配重调整，符合标准后方可进行试槽。 （9）平面闸门试验  闸门安装完毕，对闸门进行试验和检查。试验前检查并确认吊头、抓梁等动作灵活可靠；充水装置在其行程内升降自如、封闭良好；吊杆的连接情况良好。同时还应检查门槽内影响闸门的杂物等是否清理干净，然后方可试验。平面闸门的试验项目包括： a. 无水启闭试验  在无水的状态下，闸门与相应的启闭机等配合进行全行程启闭试验。试验前在滑道支承面涂抹钙基润滑脂，闸门下降和过程中用清水冲淋橡胶水封与不锈钢止水板的接触面。试验时检查滑道的运行情况，应对闸门水封进行漏光检查，止水处应严密。 b. 充水试验和静水启闭试验  本工程在无水启闭试验合格后进行，检查闸门与门槽的配合以及橡胶水封的漏水情况。试验时检测闸门在运行中有无振动，闸门全关后底水封与底坎接触是否均匀。 c. 在有条件时，对闸门进行动水启闭试验。 （10）、平面闸门安装质量要求  平面闸门安装质量要求按招标文件及有关 规范的要求执行。

主要部件材质：  门板                     不锈钢 闸槽          不锈钢  密封条             橡胶 传动螺杆        45#钢 传动螺母         铜合金  门架               不锈钢 螺栓、螺母、垫圈        不锈钢  五、设备设计、制造、检验所遵循的标准目录：   该设备设计、制造、检验测试、验收标准、标志包装运输贮存及安装调试 过程所遵循ISO9001质量体系保证及有关通用标准，这些标准为国标（GB）部标（JB）或企标。这些通用标准目录省略，只提供专用标准如下：  JB2932-86            水处理设备制造技术条件 GB5796-1986          梯形螺纹 GB12220-1989         通用阀门标志  GB12222-1989         多回转阀门驱动装  置的连接 GB12225-1989         通用阀门，铜合金铸铁技术条件 GB/T12252-1989       通用阀门      供货要求 ZB  J16002-1987      阀门电动装置    技术条件 AWWAC501-87          美国水协标准  GBJ303-88           建筑电气安装工程质量检验评定标准  TJ305-75       建筑安装工程质量检验评定标准—通用机械设备安装工程 TJ306-77           建筑安装工程质量检验评定标准容器工程  TJ307-77          建筑安装工程质量检验评定标准—工业管道安装工程 GB50268-97       给水排水管道工程施工及验收规范 GB50235-97       工业金属管道工程施工及验收规范 GB50231-98         机械设备安装工程施工及验收通用规范  SZ-06-99            排水工程机电设备安装质量检验评定标准 GB50278-89          起重设备安装工程施工及验收规范
